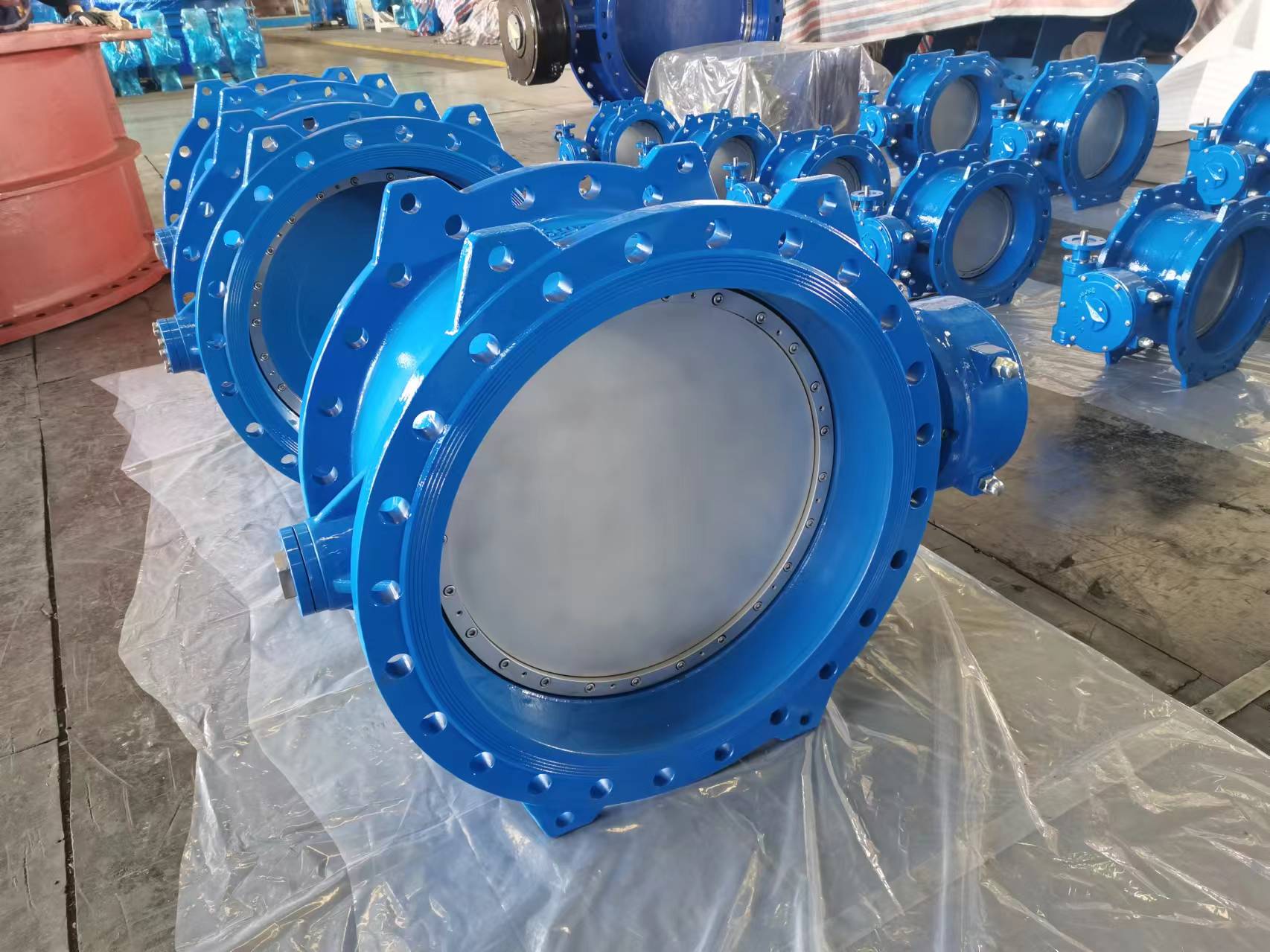

DOPPEL-EXZENTRISCHES ABSPERRVENTIL
Mit EN1074-1- und EN1074-2-Typgenehmigungszertifizierung, zur Verwendung mit Trinkwasser, WRAS-zugelassen
DRUCKBEWERTUNG: PN10, PN16, PN25, PN40
GRÖSSENBEREICH: DN200 ~ DN4000
SITZMATERIAL: EPDM/NBR/VITON/SILIKON/METALL
Ventildesign nach EN 593, BS5155, DIN3354
Flansch nach EN 1092, ASME B16.5, ASME B16.1, AWWA C207
Baulänge gemäß EN 558-1 / ISO 5752 Serie 14 oder Serie 13
Der geschweißte und bearbeitete Gehäusesitz aus Edelstahl sorgt für eine korrosions- und verschleißfeste Sitzfläche.
Das durch Finite-Elemente-Analyse verifizierte, stromlinienförmige, flache Scheibendesign gewährleistet eine höhere Festigkeit und einen geringeren Strömungswiderstand
Durch die Dichtung an der Verbindung zwischen Wellenlager und Scheibe, einen doppelten O-Ring am Wellenlager und geschlossenen Scheibenaugen wird ein trockener Betriebszustand für Welle und Wellendichtung geschaffen, um Korrosion durch das Betriebsmedium zu vermeiden.
Ausblassicheres Wellendesign.
Verbindung zwischen Scheibe und Welle mittels Kegelstift oder Passfeder (optional).
Selbstschmierende Lager aus Bronze oder Edelstahl mit PTFE-Auskleidung reduzieren die Wellenreibung und das Betriebsdrehmoment. Die Lager halten die Scheibe in der Mitte und verhindern axiale Bewegungen.
Mehrere O-Ringe im Wellendichtsystem könnten Leckagen und das Eindringen von Schmutz verhindern.Die O-Ringe an der Stopfbuchse und der Wellenabdeckung konnten problemlos ausgetauscht werden, ohne dass das Ventil aus der Rohrleitung entfernt werden musste.
Geeignet für Vollvakuum-Betriebsbedingungen.
Der elastische T-Profil-Dichtring wird durch einen Haltering und Schrauben an der Scheibe befestigt und gewährleistet eine zuverlässige Dichtleistung in zwei Richtungen.Der Dichtungsring kann einfach vor Ort angepasst oder ausgetauscht werden.Benötigen Sie kein Spezialwerkzeug.
An den Nicht-Antriebswellenenden ist eine externe Verriegelungsvorrichtung vorgesehen, damit das Getriebe entfernt werden kann, während das Ventil in der geöffneten oder geschlossenen Position in Betrieb bleibt.
Betrieb mit Getriebe + Handrad und mit ISO 5210-Oberflansch zur Kopplung mit einem elektrischen Stellantrieb, falls zu einem späteren Zeitpunkt erforderlich.
Ventil außen und innen mit schmelzgebundenem Epoxidharz beschichtet, mit einer Dicke von 250 Mikron (andere Beschichtungen/Auskleidungen sind auf Anfrage erhältlich) und Farbcode RAL5005/5015/5017.
Geeignet für Anwendungen mit Drosselbetrieb und für Anwendungen, die eine Ventilbetätigung nach längerer Inaktivität erfordern.
Teile-Nr | Beschreibung | Material | Teile-Nr | Beschreibung | Material |
1 | Getriebegehäuse | Sphäroguss, GJS400-15 | 10 | Haltering | Edelstahl, 1.4571 |
2 | Schlüssel | Edelstahl, 420 | 11 | Scheibendichtring | Gummi, EPDM |
3 | Oberer Schaft | Duplex-Edelstahl, 1.4462 | 12 | Schrauben | Edelstahl, A2-70 |
4 | Stopfbuchse | Sphäroguss, GJS400-15 | 13 | Kegelstift | Edelstahl, 420 |
5 | O-Ring | Gummi, EPDM | 14 | Ventilscheibe | Sphäroguss, GJS400-15 |
6 | Bolzen | Edelstahl, A2-70 | 15 | Unterer Schaft | Duplex-Edelstahl, 1.4462 |
7 | Wellenlager | Bronze, QAl9-2 | 16 | Wellenlager | Bronze, QAl9-2 |
8 | Ventilkörper | Sphäroguss, GJS400-15 | 17 | O-Ring | Gummi, EPDM |
9 | Körpersitz | Edelstahl, 316 | 18 | Schachtabdeckung | Sphäroguss, GJS400-15 |
Beschichtung: schmelzgebundene Epoxidbeschichtung, min.Dicke 300 Mikron
Geeignetes Medium: Trinkwasser, Meerwasser, TSE-Wasser, wenig korrosive Flüssigkeit usw.
Geeignete Temperatur: 0 ~ 80 ℃
Druckprüfung nach EN12266-1: Leckrate: Klasse A (keine Leckage) in beide Richtungen
100 % Prüfung vor der Auslieferung
